상세 정보 |
|||
| 통신 인터페이스: | 다른 것 | 브랜드: | 시멘스 |
|---|---|---|---|
| 조건: | 100% 원형 브랜드 | 보증: | 12개월 |
| 패키지: | 본래의 패킹 | 운송 용어: | FOB |
| 지불: | T/T | MOQ: | 1개 |
| 서비스: | 원 스톱 서비스 | 품질: | 엄밀하게 시험된 100% |
| 적용: | 자동화 인더스트리얼 | ||
제품 설명
사양
일반 정보 | ||||

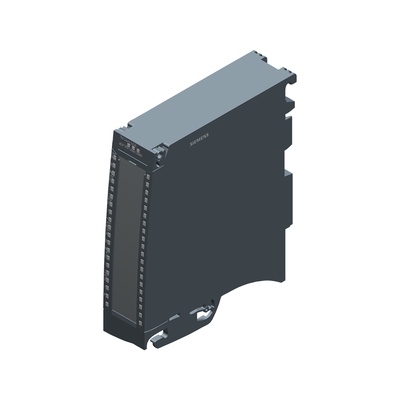

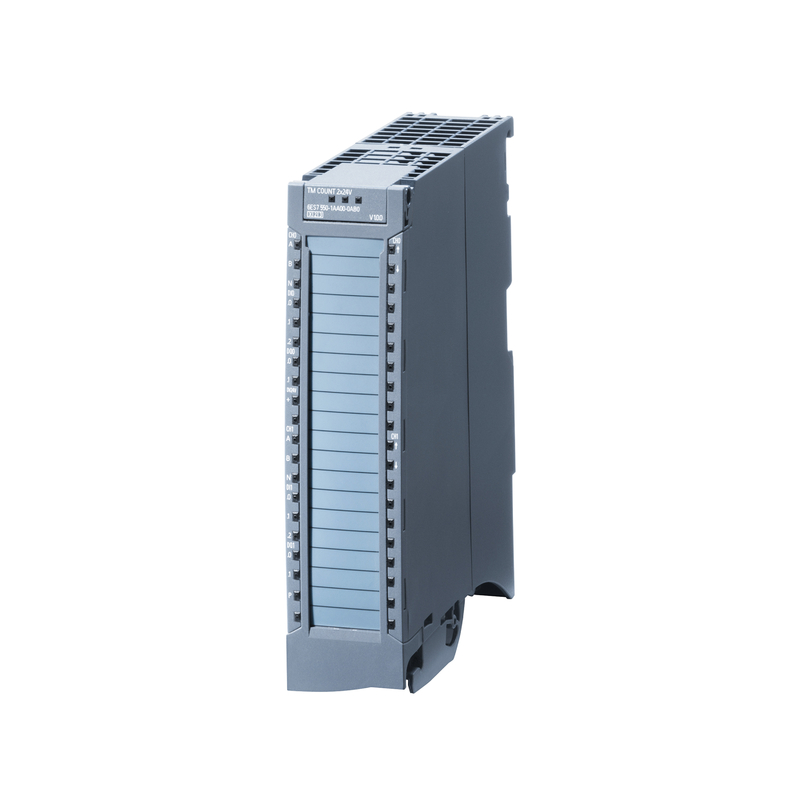

제품 유형 지정 | TM 카운트 2x24V | |||
펌웨어 버전 | V2.0 | |||
● FW 업데이트 가능 | 예 | |||
제품 기능 | ||||
● I&M데이터 | 네; I&M0에서 I&M3까지 | |||
● 등시성 모드 | 예 | |||
엔지니어링 | ||||
● STEP 7 TIA Portal 버전에 따라 구성/통합 가능 | HSP 0332 / V17이 있는 V16 | |||
● GSD 버전/GSD 개정판의 PROFIBUS | GSD 개정판 5 | |||
● GSD 버전/GSD 개정판의 PROFINET | V2.3 / - | |||
설치 유형/장착 | ||||
레일 장착 | 예;S7-1500 장착 레일 | |||
전원 전압 | ||||
부하 전압 L+ | ||||
● 정격값(DC) | 24V(24V) | |||
● 허용범위, 하한(DC) | 19.2V | |||
● 허용 범위, 상한(DC) | 28.8V | |||
● 역극성 보호 | 예 | |||
입력 전류 | ||||
현재 소비량, 최대 | 75mA;무부하 | |||
인코더 공급 | ||||
출력 수 | 1; 두 채널 모두에 공통 24V 인코더 공급 | |||
24V 인코더 공급 | ||||
● 24V | 예; L+ (-0.8V) | |||
● 단락 보호 | 예 | |||
● 출력 전류, 최대 | 1A;모든 인코더/채널의 총 전류 | |||
힘 | ||||
백플레인 버스에서 사용 가능한 전원 | 1.3W | |||
전력 손실 | ||||
전력 손실, 일반 | 4W | |||
주소 지역 | ||||
모듈당 주소 공간 | ||||
● 입력 | 32바이트; 채널당 16바이트; 빠른 모드의 경우 4바이트 | |||
● 출력 | 24바이트;채널당 12바이트;모션 제어의 경우 4바이트, 고속 모드의 경우 0바이트 | |||
디지털 입력 | ||||
디지털 입력 수 | 6; 채널당 3개 | |||
디지털 입력, 매개변수화 가능 | 예 | |||
IEC 61131 유형 3에 따른 입력 특성 곡선 | 예 | |||
디지털 입력 기능, 매개변수화 가능 | ||||
● 게이트 시작/정지 | 예 | |||
● 캡처 | 예 | |||
● 동기화 | 예 | |||
● 자유롭게 사용 가능한 디지털 입력 | 예 | |||
● 프로브 | 예 | |||
입력 전압 | ||||
● 입력전압의 종류 | 직류 | |||
● 정격값(DC) | 24V(24V) | |||
● 신호 "0"의 경우 | -5 ... +5V | |||
● 신호 "1"의 경우 | +11~+30V | |||
● 입력 허용 전압, 최소. | -30V;-5V 연속, -30V 단기 역극성 보호 | |||
● 입력 허용 전압, 최대. | 30V(30V) | |||
입력 전류 | ||||
● 신호 "1"의 경우, 일반. | 2.5 밀리암페어 | |||
입력 지연(입력 전압 정격 값에 대한) | ||||
표준 입력의 경우 | ||||
— 매개변수화 가능 | 예;없음 / 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20ms | |||
— "0"에서 "1"까지, 최소 | 6 µs; 매개변수화의 경우 "없음" | |||
— "1"부터 "0"까지, 최소. | 6μs;매개변수화의 경우 "없음" | |||
기술적 기능을 위해 | ||||
— 매개변수화 가능 | 예 | |||
케이블 길이 | ||||
● 차폐형, 최대. | 1,000m | |||
● 비차폐, 최대. | 600m | |||
디지털 출력 | ||||
디지털 출력 유형 | 트랜지스터 | |||
디지털 출력 수 | 4; 채널당 2개 | |||
디지털 출력, 매개변수화 가능 | 예 | |||
단락 보호 | 네; 전자/열 | |||
● 응답 임계값, 일반. | 1A | |||
유도성 차단 전압의 제한 | L+(-53V) | |||
디지털 입력 제어 | 예 | |||
디지털 출력 기능, 매개변수화 가능 | ||||
● 비교값에 의해 스위칭 트립됨 | 예 | |||
● 자유롭게 사용 가능한 디지털 출력 | 예 | |||
출력의 스위칭 용량 | ||||
● 저항 부하 시, 최대 | 0.5 A; 디지털 출력당 | |||
● 램프 부하 시, 최대. | 5와트 | |||
부하 저항 범위 | ||||
● 하한 | 48Ω | |||
● 상한 | 12kΩ | |||
출력 전압 | ||||
● 출력전압의 종류 | DC | |||
● 신호 "1"의 경우 최소. | 23.2V;L+(-0.8V) | |||
출력 전류 | ||||
● 신호 "1" 정격 값의 경우 | 0.5 A; 디지털 출력당 | |||
● 신호 "1" 허용 범위, 최대 | 0.6A;디지털 출력당 | |||
● 신호 "1"의 경우 최소 부하 전류 | 2mA | |||
● 신호 "0"의 경우 잔류 전류, 최대. | 0.5 밀리암페어 | |||
저항성 부하를 사용한 출력 지연 | ||||
● "0" ~ "1", 최대 | 50μs | |||
● "1" ~ "0", 최대 | 50μs | |||
스위칭 주파수 | ||||
● 저항 부하 시, 최대 | 10kHz | |||
● 유도 부하가 있는 경우, 최대 | 0.5Hz;Acc.IEC 60947-5-1, DC-13;경감 곡선을 관찰 | |||
● 램프 부하 시, 최대 | 10Hz | |||
출력의 총 전류 | ||||
● 모듈당 전류, 최대 | 2A | |||
케이블 길이 | ||||
● 차폐형, 최대 | 1,000m | |||
● 비차폐, 최대. | 600m | |||
인코더 | ||||
연결 가능한 인코더 | ||||
● 2선식 센서 | 예 | |||
— 허용 정지 전류(2선 센서), 최대 | 1.5mA | |||
인코더 신호, 증분형 인코더(비대칭) | ||||
● 입력전압 | 24V | |||
● 입력 주파수, 최대 | 200kHz | |||
● 계산 빈도, 최대. | 800kHz;4중 평가로 | |||
● 케이블 길이, 차폐, 최대. | 600m; 입력 주파수, 인코더 및 케이블 품질에 따라 다름; 200kHz에서 최대 50m | |||
● 신호 필터, 매개변수화 가능 | 예 | |||
● A/B 트랙, 90° 위상 오프셋이 있는 증분형 인코더 | 예 | |||
● A/B 트랙, 90° 위상 오프셋 및 제로 트랙이 있는 증분형 인코더 | 예 | |||
● 펄스 인코더 | 예 | |||
● 방향이 있는 펄스 인코더 | 예 | |||
● 카운트 방향당 하나의 임펄스 신호가 있는 펄스 엔코더 | 예 | |||
인터페이스 유형 | ||||
● 소스/싱크 입력 | 예 | |||
● IEC 61131, 유형 3에 따른 입력 특성 곡선 | 예 | |||
인터럽트/진단/상태 정보 | ||||
알람 | ||||
● 진단 알람 | 예 | |||
● 하드웨어 인터럽트 | 예 | |||
진단 | ||||
● 공급 전압 모니터링 | 예 | |||
● 와이어브레이크 | 예 | |||
● 단락 | 예 | |||
● 증분형 엔코더의 A/B 전환 오류 | 예 | |||
진단 표시 LED | ||||
● 작동 LED | 네;녹색 LED | |||
● 오류 LED | 네; 빨간색 LED | |||
● 유지관리 LED | 예;노란색 LED | |||
● 공급 전압 모니터링(PWR-LED) | 네;녹색 LED | |||
● 채널 상태 표시 | 예;녹색 LED | |||
● 채널 진단용 | 네; 빨간색 LED | |||
통합 기능 | ||||
카운터 | 예 | |||
● 카운터 수 | 2 | |||
● 계산 빈도, 최대. | 800kHz; 4중 평가 포함 | |||
빠른 모드 | 예 | |||
계산 기능 | ||||
● TO High_Speed_Counter와 함께 사용할 수 있습니다. | 예 | |||
● 연속 집계 | 예 | |||
● 카운터 응답 매개변수화 가능 | 예 | |||
● 디지털 입력을 통한 하드웨어 게이트 | 예 | |||
● 소프트웨어 게이트 | 예 | |||
● 이벤트 제어 정지 | 예 | |||
● 디지털 입력을 통한 동기화 | 예 | |||
● 계산 범위, 매개변수화 가능 | 예 | |||
비교기 | ||||
— 비교기의 수 | 2; 채널당 | |||
— 방향 의존성 | 예 | |||
— 사용자 프로그램에서 변경 가능 | 예 | |||
위치 감지 | ||||
● 증분 획득 | 예 | |||
● S7-1500 모션 제어에 적합 | 예 | |||
● SIMOTION에 적합 | 예 | |||
측정 기능 | ||||
● 측정시간, 매개변수화 가능 | 예 | |||
● 동적 측정 기간 조정 | 예 | |||
● 임계값 수, 매개변수화 가능 | 2 | |||
측정 범위 | ||||
— 주파수 측정, 최소. | 0.04Hz | |||
— 주파수 측정, 최대. | 800kHz | |||
— 사이클 지속 시간 측정, 최소. | 1.25마이크로초 | |||
— 사이클 지속 시간 측정, 최대 | 25초 | |||
정확성 | ||||
— 주파수 측정 | 100 ppm; 측정 간격 및 신호 평가에 따라 다름 | |||
— 주기 측정 | 100ppm;측정 간격 및 신호 평가에 따라 다름 | |||
— 속도 측정 | 100ppm;측정 간격 및 신호 평가에 따라 다름 | |||
잠재적인 분리 | ||||
잠재적 분리 채널 | ||||
● 채널 간 | 아니요 | |||
● 채널과 백플레인 버스 사이 | 예 | |||
● 채널과 부하전압 L+ 사이 | 아니요 | |||
격리 | ||||
격리 테스트됨 | 707 V DC (형식 테스트) | |||
주변 조건 | ||||
작동 중 주변 온도 | ||||
● 수평 설치, 최소. | 영하 30도 | |||
● 수평 설치, 최대. | 60℃;유도 부하에 대한 정격 감소에 유의하십시오. | |||
● 수직 설치, 최소. | 영하 30도 | |||
● 수직 설치, 최대 | 40 °C; 유도 부하에 대한 정격 감소에 주의하세요 | |||
해수면과 관련된 작동 중 고도 | ||||
● 해발 설치 고도, 최대. | 5,000m; 설치 고도 제한 > 2,000m, ET 200MP 시스템 매뉴얼 참조 | |||
분산 운영 | ||||
SIMATIC S7-300에 | 예 | |||
SIMATIC S7-400으로 | 예 | |||
SIMATIC S7-1200에 | 예 | |||
SIMATIC S7-1500으로 | 예 | |||
표준 PROFIBUS 마스터로 | 예 | |||
표준 PROFINET 컨트롤러에 | 예 | |||

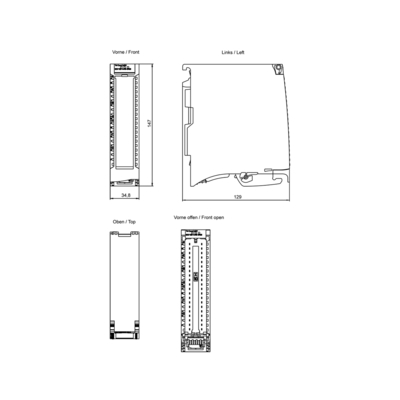

치수 | ||||
너비 | 35mm | |||
키 | 147mm(147mm) | |||
깊이 | 129mm | |||
무게 | ||||
무게, 약 | 250g | |||
